He aha te mea e kore ai e marere i roto i o awhiowhio motopaika?

I roto i ia motini hiko, ka mau nga awhi parahi. Ka noho ratou ki roto i nga mokamoka rino. Ko te maitai te kawe hiko. Ko te parahi te kawe hiko. Ki te pa, ka turuturu o naianei. Ko te moto poto. Ka heke te mahi. I te mutunga, ka rahua te motuka.

Ko te mea anake e tu ana i waenganui i te parahi me te rino he pepa angiangi o te papanga e kiia neipepa whakamaarama hiko.

Kaore he ahua nui. He hautanga o te mitamano te matotoru. Tapahia ki nga ahua tika. Hurihia ki roto i te mokowhiti i mua i te urunga o nga awhiowhio. Engari ki te kore, ka kore te motini e mahi.

He aha te Pepa Insulation Tika

Ko te matua o te stator he mea hanga mai i nga raima rino kua tapae. Ka werohia nga waahi ki roto. Ka kuhu e te miihini he pepa whakamaarama ki ia mokowhiti, ka takai hei raina i nga pakitara. Katahi ka uru atu nga awhiowhio.

E toru nga mahi a te pepa. Tuatahi, ko te whakamaarama hiko - ka mutu te peke mai i te parahi ki te maitai. Tuarua, te whakamarumaru miihini - uruhia nga awhiowhio ki nga taha pakeke o nga raima rino. Tuatoru, te whakahaere waiariki - ka awhina etahi tohu ki te kawe i te wera mai i nga awhiowhio.

Mena ka rahua te pepa i tetahi o enei, ka rahua te motini.

Nga Whanau Material

Ehara i te mea he rite nga pepa whakamaarama katoa. Ko nga motuka rereke e hiahia ana ki nga rauemi rereke. Ko te whiringa ka whakawhirinaki ki te pāmahana, te ngaohiko, te ahotea miihini, me te utu.

Ko te ripanga i raro nei e whakaatu ana i nga momo tino whakamahia i roto i te hanga motuka i enei ra.

Ko DMD te mahi. Ka kapi te nuinga o nga motuka paerewa i te utu tika. Ka taapirihia e te NMN te uaua miihini. Ka taapirihia e te NHN te parenga wera. Ka taapirihia e te pepa Aramid nga mea e rua me te kaha dielectric pai ake. Ko te kiriata polyimide mo nga waahi kiki.

Te Maramatanga ki nga Karaehe Temperature

Ka mau i ia mea whakamatao he reanga pāmahana. Ehara tenei i te hokohoko. He rohe whakamatauria.

He he noa te kowhiri i te karaehe. Mena ka rere tonu te motini i te 140°C, ka kore te karaehe B (130°C). Ko te akomanga F (155°C) te whiringa haumaru iti rawa.

Engari kia mahara: ko te whakatauranga pāmahana e pa ana ki te mahi tonu. Ka teitei ake pea te pāmahana teitei. Ka taapirihia e nga miihini pai te taapiri. Ko te motuka e rere ana i te 140°C tonu me whiwhi i te karaehe H, kaua ko te akomanga F anake.

Tawhā Matua: He aha te Tikanga o te Rau Tohu

Inate arotake i te pepa whakamaarama, he maha nga tawhā hangarau he mea nui. Anei ta ratou tikanga.

Mātotoru.Ka ine ki te mitamano. Ko te awhe angamaheni he 0.15mm ki te 0.40mm mo nga raina mokamoka. Ko te pepa matotoru ka nui ake te kaha dielectric me te tiaki miihini pai ake. Ko te pepa angiangi ka nui ake te waahi mo te parahi, ka piki ake te kaha o te hiko. Ko te hokohoko ko te whakawakanga miihini.

Te kaha dielectric.Ka inehia ki te kirovolta mo ia mirimita. Ma tenei e whakaatu ki a koe te nui o te ngaohiko ka taea e te pepa te aukati i mua i te pakaru. Ko te uara angamaheni mo DMD he 5-8 kV mo te pepa 0.2mm. He pai ake te teitei ake, engari ko te tino whakaritenga ka whakawhirinaki ki te ngaohiko motuka. Mo te motini 400V EV, e tika ana te 3-5 kV. Mo nga punaha 800V, he haumaru ake te 6-8 kV.

Te kaha tensile.Ka inehia ki Newton mo ia 15mm te whanui. Ma tenei e whakaatu ki a koe te nui o te kaha toia o te pepa i mua i te haehae. He mea nui na te mea kua takai te pepa me te whakaurua e te miihini. Nga roimata pepa ngoikore i te wa e huihui ana. Ka whai te wa heke.

Te whakaroa i te wehenga.Te ōrau o te totoro i mua i te haehae. Ko te pepa e toro ana 10-15% ka nui ake te muru hara i te wa e kopa ana. Ka pakaru pepa pakaru i nga kokonga koi.

Te parenga roimata o te taha.Inehia ki Newtons. Ka takai te pepa. Ka hangaia e nga kopa nga tohu ahotea. Mena he iti te parenga roimata o te taha, ka wehe te pepa ki te raina kopaki i te wa e whakauru ana.

He kaiwhakarato pai enei nama kei runga i te tiwhikete rauemi. E ai ki tetahi kaiwhakarato rawakore "ka eke ki nga paerewa ahumahi" me te kore e hoatu nga uara whakamatautau.

He aha He rereke nga motuka EV

Ko nga motuka waka hiko kua whakarereke i te maakete pepa whakamaarama. He kaha ake nga whakaritenga.

Te pāmahana teitei ake.He wera ake nga motuka EV i nga motuka ahumahi. Ka awhina te whakamatao wai, engari ka eke tonu nga waahi wera ki te 160-180°C. He paerewa nga rauemi o te akomanga H (180°C). Ko etahi o nga kaihanga kei te neke ki te akomanga C (220°C) mo nga hoahoa whakatipuranga.

Ngaohiko teitei ake.I rere nga motuka EV tuatahi i te 300-400V. Ko nga punaha hou e rere ana i te 800V. Ka haere mai nga punaha ki te 1200V teitei ake ranei. Kua ruarua nga whakaritenga kaha dielectric. Ko te pepa i mahi mo te 400V kaore pea i te haumaru mo te 800V.

Te rongo hinu.He maha nga motuka EV e whakamahi ana i te hinu mo te whakamatao me te whakahinuhinu. Ka noho te pepa whakamaarama ki roto i taua hinu. Ko etahi rawa ka pupuhi, ka heke ranei i roto i te hinu. He pai te mahi a nga pepa polyimide. He herenga pea nga pepa e pa ana ki te polyester. Tonoa nga raraunga whakamatautau hototahi hinu.

Aunoatanga.Ko nga raina hanga motuka EV e rere ana i te tere tere. Ka whangaihia te pepa mai i nga roera, ka tapahia, ka takai, ka whakauruhia aunoatia. He mea nui te riterite o nga rawa. Ko te rereketanga o te ± 0.01mm ka taea te tarai i tetahi whakauru aunoa.

E toru nga tino raruraru ka puta i runga i nga raina whakaputa

Ko nga ahuatanga o nga rauemi ariā he mea kotahi. He aha te mea e he ana i runga i te papa wheketere tetahi atu.

Raruraru tuatahi: ka pakaru te pepa i te wa e kopa ana.Ka takai te miihini i te pepa ki te ahua U hei raina i te mokamoka. Mena he iti te kaha o te roimata o te taha o te pepa, ka wehe ki te raina kopa. Ka mutu te raina. Ka whakakorehia e te kaiwhakahaere te tami. Ka timata ano te whakaputa. He maha nga wa ka puta tenei mo ia nekehanga me nga rawa ngoikore.

Rapanga tuarua: ka huri te rahi o te pepa i te makuku.Ko te pepa Aramid he makuku mai i te hau. I roto i te haumākū tiketike, ka whakawhānui. I te haumākū iti, ka mimiti. Ko te miihini kua tohua mo te rahi kotahi. Ka huri te rahi o te pepa, ka huri te ahua o te takai. Ka rahua te whakauru. Ka tukuna e nga kaiwhakarato pai te pepa ki roto i te kete makuku-makuku. Ko nga wheketere pai ka rongoa i roto i nga ruma e whakahaerehia ana e te rangi.

Raruraru tuatoru: te parahanga whakapiri.He paparanga whakapiri wera-whakahohe i tetahi taha o etahi pepa whakamatao. I muri i te whakaurunga, ka herea te wera i te pepa ki nga pakitara mokowhiti. Mena ka pupuhi te whakapiri i te wa e rokiroki ana, e whakawhiti ana ranei, ka piri ki nga kaiarahi miihini. Kohikohi puehu. Ka paheke te tirohanga. Ko te otinga he hanga maamaa me nga raina tuku tika.

Me pehea te Whakarite Tika i te Pepa Tiohanga

Anei tetahi tauira tino tohu mo te puku hiko hiko EV.

Tukuna tenei ki nga kaiwhakarato e toru. Whakatauritehia nga purongo whakamatautau ka tukuna e ratou. Uia atu mo te rereketanga - te puranga ki te puranga, te huri ki te huri. Ko te kaiwhakarato e whakautu ana me nga raraunga ko te tangata e whakawhirinaki ana.

E ono nga patai a nga kaihoko

Ka taea e au te whakamahi i taua pepa whakamaarama mo aku motuka katoa?
Ehara i te nuinga o te waa. He rereke nga motuka rereke e rere ana i nga wera rereke me nga ngaohiko. Ko te whakataurite i runga i te rauemi kotahi ka whakangawarihia te raarangi engari ka akiaki koe ki te whakamahi i tetahi rauemi teitei ake i te mea e tika ana mo etahi motuka, ka piki ake te utu. Ka whakamahi ranei koe i tetahi rauemi iti-koeke me te kore e tupono. He pai ake te tohu kia rua, kia toru ranei nga rauemi me te whakarite ki nga tono.

He aha te rereketanga i waenga i te NMN me te NHN?
Ko te paparanga waenga. Ka whakamahia e te NMN te kiriata polyester. Ka whakamahia e te NHN te kiriata polyimide. Ko te Polyimide ka mau ki nga pāmahana teitei ake. Mo nga motuka e rere ana i raro i te 155 ° C, he pai te NMN. Mo te 155-180°C, whiriwhiria te NHN. He iti te rereketanga o te utu.

Ko te pepa matotoru he pai ake te whakamaarama?
Ehara i nga wa katoa. Ka piki te kaha dielectric ki te matotoru, engari ka kaha ake te whakauru miihini. Ka nui te mokowhiti o te pepa matotoru ki roto i te mokowhiti. Ka taea e tera waahi te pupuri i te parahi. Ka hokona e nga kaihoahoa motopaika te matotoru whakamatao ki te whakakii parahi. Ko te pepa angiangi ka nui ake te parahi, te kaha teitei ake, engari me pai ake te whakahaere i te tukanga.

He aha te oranga o te pepa whakamatao?
Kei runga i nga tikanga rokiroki. I roto i te putunga taketake, te ahua-rangi, te pepa aramid mo nga tau. Ka tere ake te heke o nga rauemi i runga i te polyester. Ko nga raru nui ko te whakauru makuku me te koroheketanga piri. Mena kua penapena pepa mo te neke atu i te rua tau, whakamatauria he tauira i mua i te whakamahi.

Me pehea ahau e mohio ai mena he rite tonu te pepa a te kaiwhakarato?
Tonoa nga raraunga Cpk mo te matotoru. Ko te Cpk o 1.33 teitei ake te tikanga ka taea e te tukanga. Tonoa ano hoki mo nga purongo whakamatautau roopu-ki-paanga. Ki te kore e taea e te kaiwhakarato te whakaputa i enei, kaore i te whakahaere i a raatau mahi.

Ka taea te hangarua te pepa whakamaarama?
Ko te nuinga he thermoset, he thermoplastic teitei ranei. He uaua te hangarua. Ko etahi pepa aramid ka taea te whakakore, engari kaore i te whanui te mahi. Ko te aro nui o te ahumahi ki te whakaiti i te para ki te tapahi me te whakauru, kaua ki te hangarua i muri i nga kaihoko.

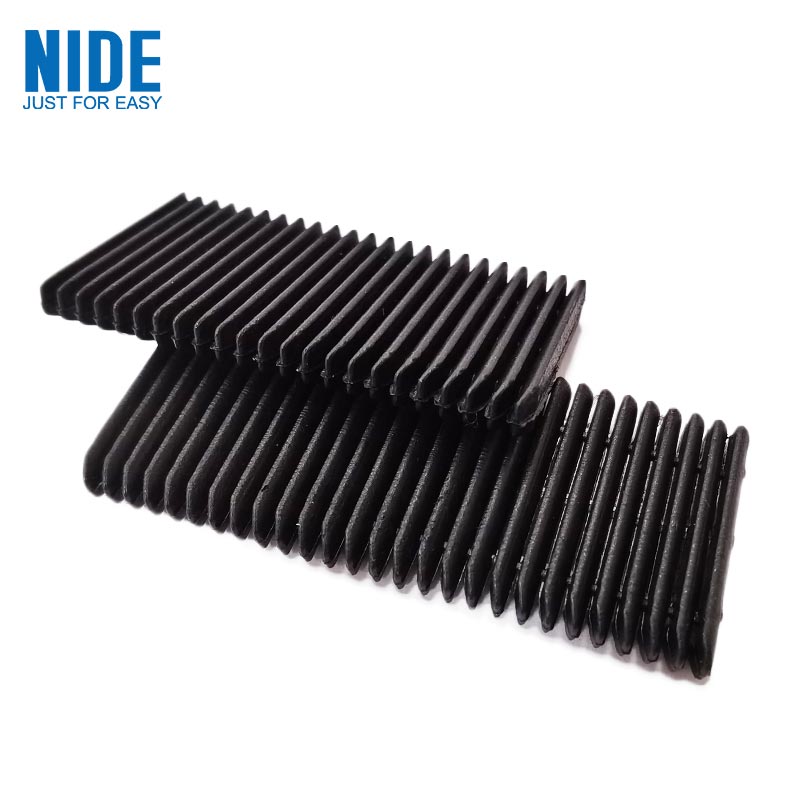

He Panui mo te Hototahi ki nga Wedges Slot

Pepa whakamataoraina nga pakitara mokowhiti. Ka kati te porowhita mokamoka i te whakatuwheratanga. Me mahi tahi ratou.

Ka pehi te poro ki te pepa i te whakatuwheratanga o te mokowhiti. Mena he ngohengohe rawa te pepa, ka keri te poro ki roto. Mena he pakarukaru rawa te pepa, ka pakaru ki te waahi whakapiri poro.

Mo nga motuka EV, he maha nga miihini e hono ana i te pepa aramid me nga poro aramid. He rite tonu te whanau taonga, he rite te roha wera me te whanonga miihini. Mo nga motopaika whanui, ko te pepa DMD me nga poro kaata-muka he whakakotahitanga whakamatau.

Ina ota mai i tetahi kaiwhakarato, tohua nga taonga e rua. Ka taea e te kaiwhakarato te whakarite i nga punaha rauemi.
